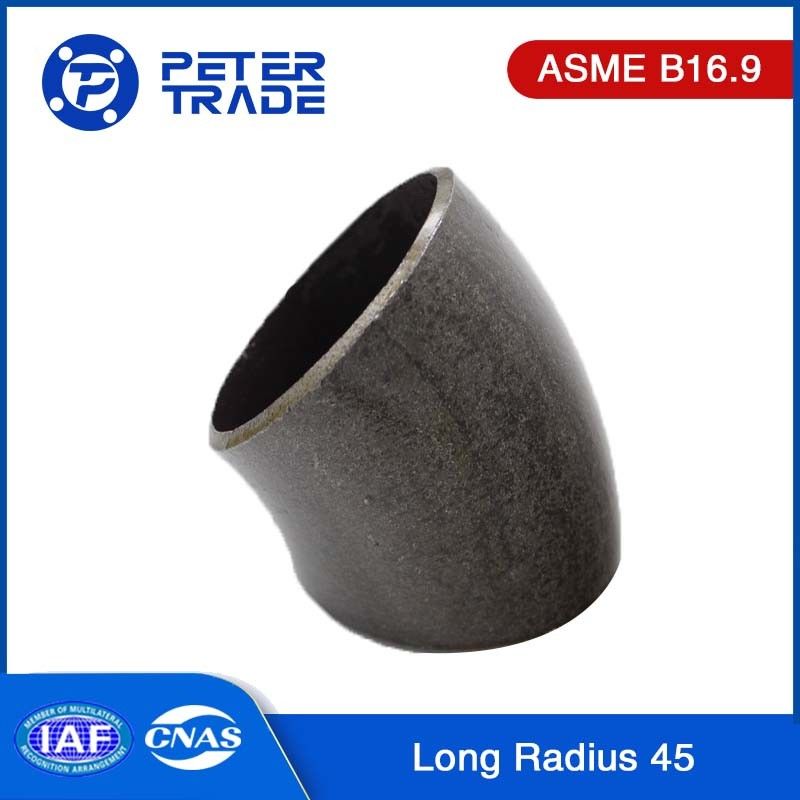

ASME B16.9 Baja Karbon ASTM A105 Long Radius Elbow Pipe 45 derajat
ASME B16.9 Baja Karbon ASTM A105 Fittings Butt Weld Pipe 45 derajat Radius Panjang Siku untuk Mengubah Arah Aliran
Pengantar ASME B16.9Radius panjang 45 derajat siku:
Standar ASME B16.9 menentukan dimensi dan persyaratan untuk siku pipa yang digunakan ketika ada perubahan arah dalam sistem pipa.ke bawah, kiri, kanan, atau sudut di antara, tergantung pada aplikasi spesifik dan persyaratan desain.
Dalam standar ASME B16.9, siku-siku radius panjang (L/R) secara khusus didefinisikan. siku-siku ini memiliki dimensi pusat-ke-ujung yang 1,5 kali ukuran pipa nominal (NPS) dalam inci.jari-jari siku panjanguntuk pipa 6 inci akan memiliki dimensi dari pusat ke ujung 9 inci (1.5 x 6 inci).
Standar siku-siku radius panjang dari ASME B16.9 selanjutnya dikategorikan berdasarkan sudut perubahan arah aliran:
90 derajat Radius Panjang Siku:Siku ini mengubah arah aliran dengan90 derajatMereka biasanya digunakan ketika pembalikan tajam diperlukan dalam sistem pipa atau untuk mengarahkan aliran di sepanjang sumbu tegak lurus.Garis tengah siku tegak lurus dengan garis tengah pipa yang terhubung.
Radius panjang 45 derajat siku:Siku ini mengubah arah aliran dengan45 derajatMereka memberikan perubahan arah secara bertahap dibandingkan dengan siku 90 derajat dan sering digunakan ketika belokan yang kurang mendadak diinginkan.Garis tengah siku miring pada sudut 45 derajat ke garis tengah pipa yang terhubung.
ASME B16.9 juga menentukan jenis siku lainnya, seperti siku radius pendek (S / R) dan siku pengurangan, yang memiliki dimensi pusat-ke-ujung yang berbeda dan digunakan untuk aplikasi tertentu.
ASME B16.9 45° Radius Panjang (L/R) Siku Dimensi:
| ASME B16.9 45° Radius Panjang (L/R) Siku Dimensi |
| NPS |
D (dimensi luar) |
B ((Center-to-End) |
| 1/2 " |
21.3 |
16 |
| 3/4 " |
26.7 |
19 |
| 1 " |
33.4 |
22 |
| 1 1/4 " |
42.2 |
25 |
| 1 1/2 " |
48.3 |
29 |
| 2 " |
60.3 |
35 |
| 2 1/2 " |
73 |
44 |
| 3 " |
88.9 |
51 |
| 3 1/2 " |
101.6 |
57 |
| 4 " |
114.3 |
64 |
| 5 " |
141.3 |
79 |
| 6 " |
168.3 |
95 |
| 8 " |
219.1 |
127 |
| 10 " |
273 |
159 |
| 12 " |
323.8 |
190 |
| 14 " |
355.6 |
222 |
| 16 " |
406.4 |
254 |
| 18 " |
457 |
286 |
| 20 " |
508 |
318 |
| 22 " |
559 |
343 |
| 24 " |
610 |
381 |
| 26 " |
660 |
406 |
| 28 " |
711 |
438 |
| 30 " |
762 |
470 |
| 32 " |
813 |
502 |
| 34 " |
864 |
533 |
| 36 " |
914 |
565 |
| 38 " |
965 |
600 |
| 40 " |
1016 |
632 |
| 42 " |
1067 |
660 |
| 44 " |
1118 |
695 |
| 46 " |
1168 |
727 |
| 48 " |
1219 |
759 |
Deskripsi ASME B16.9 Baja Karbon ASTM A105 45 derajat Radius Panjang siku:
ASTM A105 Baja Karbonadalah bahan tempa yang dominan yang digunakan dalam standar ASME/ANSI B16.5, yang mengatur flange pipa dan fittings flange.Standar ini memiliki pengaruh yang signifikan dalam industri AS dan secara luas diadopsi sebagai standar flange yang paling umum.
Di antara bahan yang ditentukan oleh ASME/ANSI B16.5,ASTM A105 Baja Karbonadalah bahan yang paling umum digunakan untuk flanges ditempa.ASTM A105 adalah spesifikasi yang mencakup komponen pipa baja karbon tempa khusus untuk layanan suhu lingkungan dan lebih tinggi dalam sistem tekananIni memberikan pedoman untuk komposisi kimia, sifat mekanik, perawatan panas, dan persyaratan lain dari forging baja karbon yang digunakan dalam flanges.
Baja Karbon A105 45 derajat Radius Panjang Sikuadalah fittings pipa yang terbuat dari baja karbon ASTM A105 dan memiliki sudut kelengkungan 45 derajat dengan radius lentur panjang.Baja karbon A105 adalah kelas baja karbon umum yang banyak digunakan dalam berbagai aplikasi industriIni menawarkan sifat mekanik yang baik dan cocok untuk lingkungan suhu tinggi dan tekanan tinggi.Sudut 45 derajat kelengkungan menunjukkan bahwa siku memberikan perubahan arah sistem pipa pada sudut 45 derajat. Sudut ini biasanya digunakan dalam tata letak pipa untuk mengarahkan aliran cairan atau gas. Desain radius panjang siku ini berarti bahwa radius lentur lebih besar dari diameter pipa.Lempar siku panjang memberikan perubahan arah yang lebih bertahap, yang menghasilkan gangguan aliran yang berkurang dan penurunan tekanan dibandingkan dengan siku radius pendek.
Fitur dari ASME B16.9 Baja Karbon ASTM A105 45 derajat Radius Panjang siku:
Transisi aliran yang mulus:Sudut kelengkungan 45 derajat di siku ini memungkinkan perubahan halus dan bertahap dalam arah aliran cairan.memastikan aliran yang efisien dan tidak terganggu melalui sistem pipa.
Mengurangi gesekan dan turbulensi:Desain jari-jari panjang siku ini membantu mengurangi gesekan dan turbulensi dalam aliran cairan. Hal ini menghasilkan kerugian energi yang lebih rendah dan peningkatan kinerja sistem secara keseluruhan.
Karakteristik aliran yang ditingkatkan:Kurva lembut dariRadius siku panjang 45 derajatmendorong aliran laminar, mengurangi kemungkinan turbulensi, pusaran, dan pemisahan aliran. Ini berkontribusi pada penanganan cairan yang lebih baik, mengurangi fluktuasi tekanan, dan meningkatkan stabilitas sistem.
Aplikasi ASME B16.9Baja Karbon A105 45 derajat Radius Panjang Siku:
Industri Minyak dan Gas: ASME B16.9 Baja Karbon 45 derajat siku panjang jari-jaridigunakan secara luas dalam industri minyak dan gas untuk sistem pipa, kilang, dan pabrik petrokimia.dan sistem distribusiSikut ini memberikan jalur aliran yang halus, memastikan operasi yang efisien dan dapat diandalkan di lingkungan yang menuntut.
Generasi listrik:Di fasilitas pembangkit listrik,ASME B16.9 Baja Karbon 45 derajat jari-jari siku panjangdigunakan dalam sistem distribusi uap dan air. mereka adalah komponen penting dalam pipa boiler, sistem kondensat, dan aplikasi tekanan tinggi lainnya. siku ini menangani aliran uap, air,dan cairan lainnya, memberikan solusi yang handal dan tahan lama.
Pengolahan Kimia: ASME B16.9 Baja Karbon 45 derajat jari-jari siku panjangMereka digunakan dalam pipa yang mengangkut berbagai bahan kimia, asam, dan zat korosif.dikombinasikan dengan jalur aliran halus siku-siku ini, membuat mereka cocok untuk menangani media agresif dan korosif.
Sistem HVAC dan pipa air: ASME B16.9 Baja Karbon 45 derajat jari-jari siku panjangdigunakan dalam sistem pemanas, ventilasi, pendingin udara (HVAC), dan pipa ledeng. siku-siku ini digunakan dalam saluran pasokan air, sistem drainase, dan instalasi saluran HVAC.Mereka membantu mengubah arah aliran cairan, memastikan operasi yang efisien dan dapat diandalkan di bangunan perumahan, komersial, dan industri.
Pengolahan air dan pengelolaan air limbah: ASME B16.9 Baja Karbon 45 derajat jari-jari siku panjangMereka digunakan dalam pipa yang menangani air yang diobati, lumpur, dan air limbah.Siku-siku ini memastikan arah aliran yang tepat dan membantu mengelola transportasi dan pengolahan air dan air limbah secara efisien.
Pembangunan dan Infrastruktur: ASME B16.9 Baja Karbon 45 derajat jari-jari siku panjangdigunakan dalam proyek konstruksi dan pembangunan infrastruktur. Mereka digunakan dalam sistem pipa, sistem perlindungan kebakaran, dan jaringan pipa industri.Siku ini memberikan solusi yang handal dan tahan lama untuk transportasi cairan di bangunan, jembatan, dan struktur lainnya.
